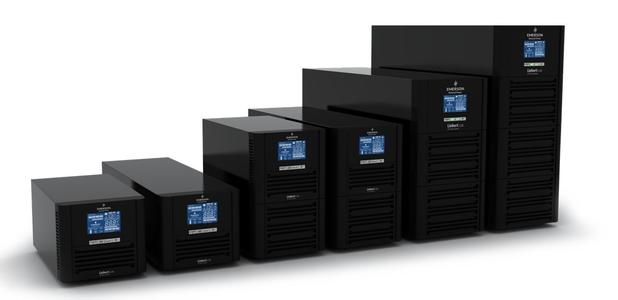

塔式GXE2系列1-20KVA
當前位置：首頁 > 產品中心
應用對象：
服務器，存儲器，網絡設備，VoIP，通訊設備，自動化設備，精密儀器，醫療診斷設備，OFFICE 辦公終端，網絡間交換設備及服務器，小型機房等。
適用行業：
電信、金融、政府、醫療、教育、制造、郵政/物流、交通、商業/零售
功能特點：
雙變換在線式設計，確保供電高可靠； 超寬輸入電壓/頻率范圍，適應惡劣電網環境；大屏LCD顯示，更為直接的獲取工作狀態；高功率密度設計，整機體積較同類產品小20%～40%；出色的環保、節能特性，效率高達91%；豐富的監控管理選件，提高系統可靠性。
高功率密度設計
■ 采用先進的拓撲設計，大大提升了產品的功率密度，減小產品的體積。
■ 輸出功率因數0.8，符合負載的發展，實現更強的帶載能力。
■ 10KVA長機體積僅為180×455×525，節省您寶貴辦公空間。
卓越的電氣性能
■ DSP全數字控制，輸出穩壓精度高，具有自我保護和故障診斷功能。
■ 輸入功率因數高達0.99，提升電能利用率有效降低使用成本。
■ 整機效率高達91%以上，并提供ECO模式，節能效益明顯。
■ 超強過載能力，市電額定下，125%負載可5分鐘，滿足負載突加的情況。
■ 極強的智能化電池管理功能，延長電池模塊的使用壽命。
超強LCD顯示
■ 用戶可輕松獲取UPS狀態信息，包括工作模式等。
■ 用戶可通過LCD實時查詢電池容量與負載容量。
■ 故障狀態清楚顯示，提升問題解決速度。
完善的電源管理
■ 風扇的故障自檢和自動識別功能。
■ 標配RS-232及USB接口通訊接口，方便用戶對UPS進行的通訊管理。
■ 提供REPO緊急關機功能。
■ 配合不同的監控卡，可滿足并實現用戶多樣的管理功能。
通訊卡選件 | 描述 |
RDU-SIC卡 | 監控智能設備的系統狀態，記錄告警事件，并通過郵件或短信的方式告知用戶；通過內置web圖形介面設置運行參數和查看設備狀態，并將被講監控設備的狀態通過SNMP協議方式發送給網絡管理軟件 |
MODBUS卡 | UPS接入樓宇監控系統時選用 |
RS-485卡 | RS485卡，實現RS232信號向RS485信號的轉換，用于UPS與RDU-A機房智能監控單元的連接 |
干接點卡 | 提供4路繼電器信號輸出及3路開關信號輸入 |
干接點擴展卡 | 提供4路繼電器信號輸出及3路開關信號輸入，還提供RS232和RS485通信功能，提供4路模擬量采集功能 |
負載及延時時間*
電池箱模塊數量 | 負載量 | ||||||
8000W | 7000W | 4800W | 3000W | 2000W | 1400W | ||
1 | - | - | 4.2m | 6.7m | 25m | 45.8m | |
2 | 6m | 8m | 9.2m | 13.3m | 55m | 1h20m | |
3 | 13m | 17m | 20m | 28.3m | 1h30m | 2h25m | |
4 | 20m | 23m | 30m | 38.3m | 1h50m | 3h19m | |
5 | 23m | 26m | 35m | 48.3m | 2h14m | 3h33m | |
6 | 26m | 33m | 40m | 55m | 2h48m | 3h49m | |
7 | 28m | 35m | 44m | 58.3m | 2h50m | 4h | |
8 | 38m | 50m | 58m | 83.3m | 2h55m | 4h15m | |
9 | 46m | 55m | 1h10m | 1h32m | 3h25m | 4h55m | |
10 | 55m | 1h7m | 1h23m | 1h57m | 3h55m | 5h40m | |
*查詢表所提供的后備延時時間，僅供參考
*為實現充電電流與電池容量的最佳匹配，標機機頭最多可擴展4個電池箱模塊，長機機頭最少需配置5個電池箱模塊
GXE 6-10KVA
參數
| 產品型號 | ||
GXE 06k00TE1101C00 /GXE 06k00TL1101C00 | GXE 10k00TE1101C00 /GXE 10k00TL1101C00 | ||
型號等級 | 6000VA/4800W | 10000VA/8000W | |
輸入 | 電壓范圍 | 120Vac～288Vac， 176-288Vac滿載工作；120-176Vac線性遞減 | |
額定電壓 | 220/230/240Vac | ||
功率因數 | ≥0.99 | ||
頻率 | 50Hz/60Hz±5Hz | ||
輸出 | 電壓 | 220/230/240Vac±3％ | |
功率因數 | 0.8 | ||
頻率 | 正常模式時，旁路50Hz/60Hz±5Hz內時，輸出跟蹤旁路頻率 | ||
波形 | 正弦波 | ||
電流峰值因素 | 3:1 | ||
電壓失真度 | ≤3％額定線性負載，≤5％額定非線性負載 | ||
過載能力 | 額定輸入：105％～125％，5min | ||
市電工作效率 | 91％ | ||
電池 | 類型 | 閥控式密封鉛酸蓄電池 | |
數量*電壓*容量 | 16×12V×7Ah（標機電池模塊）；由用戶外接電池容量確定（長延時機） | ||
額定電壓 | 192Vdc | ||
充電電流 | 標機 2Amax ；長機4A max | ||
再充電時間 | 帶載100％放電至UPS自動關機，6h充至電池容量的90％（僅對標機電池箱模塊）* | ||
環境 | 工作溫度 | 0℃～＋40℃ | |
儲存溫度 | －40℃～＋70℃ | ||
相對濕度 | 5％RH～95％RH，無冷凝 | ||
工作海拔高度 | ＜1500m，超過1500m 時，參照GB/T3859.2 降額使用 | ||
噪音 | ＜55dB | ＜58dB | |
通信及管理 | 通信接口 | DB-9 RS-232、B型USB | |
安裝方式 | 塔式 | ||
切換時間 | 市電 →電池 0ms | ||
安規 | CCEE（GB4943-1995）/GB4943 | ||
電磁兼容 | CE/RE | IEC/EN/AS 62040-2 2nd Ed =CISPR22 Class A | |
surge | IEC/EN 61000-4-5，Level 4（4kV）（火線對地），Level 3（2kV）（火線之間） | ||
尺寸（ 寬× 高× 深，mm） | 裸機 | 180×345×525 | 180×455×525 |
電池箱模塊 | 180×345×525 | ||
重量 | 裸機 | 16.5（標機）/17（長機） | 22.8（標機）/23（長機） |
電池箱模塊 | 58 | ||
顏色 | 黑色RAL7021 | ||
*標機機頭無內置電池，需通過加配電池箱模塊組成標機系統
